GGD交流低壓配電開關設備

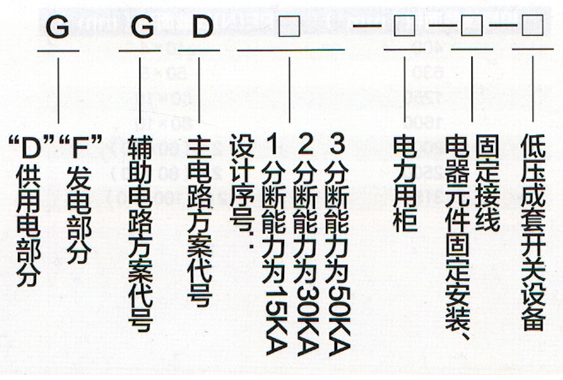

型號含義

產品概述

GGD型交流低壓配電柜開關設備適用于發電廠、變電所，工礦企業等電力用戶作為交流50Hz，額定工作電壓380V,額定電流至31 50A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分?jǐn)嗄芰Ω?，額定短時耐受電流達50KA。線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國

組裝式、固定面板開關柜的代表產品之一。該產品符合GB7251.1《低壓成套開關設備和控制設備》、

IEC60439《低壓成套開關設備和控制設備》等標準。

正常使用環境條件

1、環境溫度: -5°C~+40C; 24h內的平均溫度不高于+35"C;

2、海拔高度:不超過2000m;

3、相對濕度:在zui高溫度為+40°C時不超過50%，在較低溫度是允許有較大的相對濕度;

(例如+20"C時為90% )應考慮到由于溫度的變化可能會偶然產生凝露的影響;

4、設備安裝時與垂直面的傾斜度不超過5度;

5、設備應安裝在無劇烈振動和沖擊的地方，以及不足以使用電器元件收到腐蝕的場所。

主要技術參數

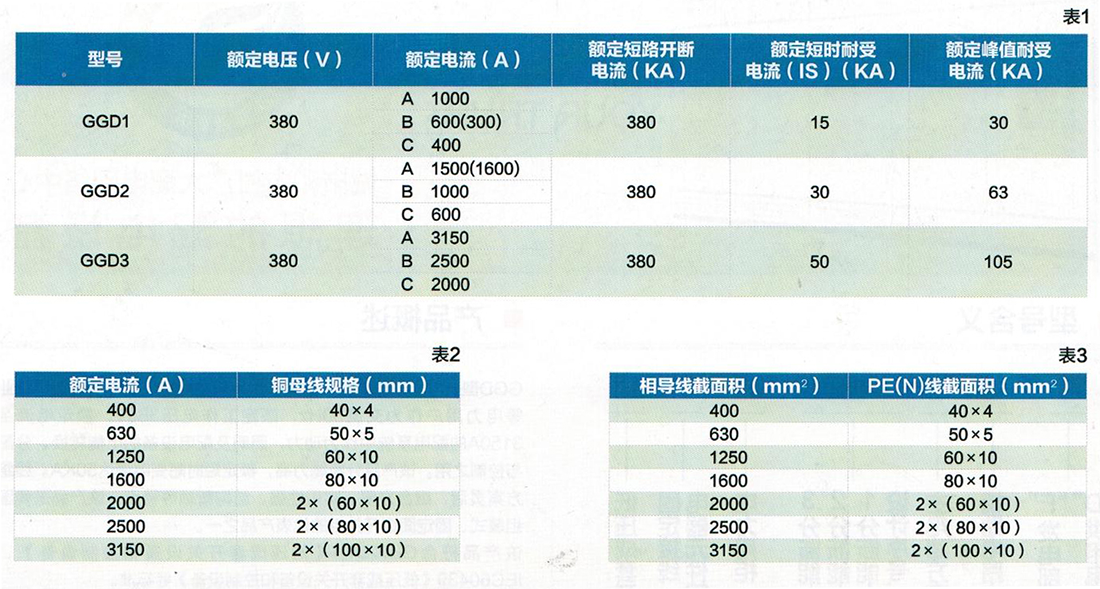

1、主要技術參數(見表1 )

2、輔助電路方案

輔助電路的設計分供用電方案和發電廠方案兩部分。

3、主母線

額定電流在1500A及以下時采用單銅排母線。額定電流大于1500A時采用雙銅排母線。母線的搭接面均采用搪錫工藝處理。

1)水平母線選用(見表2 )

2)中性接地母線選用(見表3 )

4、電器元件選擇

1)GGD柜主要采用國內已能批量生產的電器元件。如DW17、DZ20、DW15等，柜架斷路器也可選用(DW45)、CW1、AE、M、F等，塑殼斷路器選用CM1、TM30等國內外較先進的電器元

件。

2)HD13BX和HS13BX型旋轉操作式刀開關是專為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。

3)如設計部門根據用戶需要，選用性能更優良，技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。

4)為進一步提高電路的動穩定能力，GGD柜的母線支撐采用專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO復合材料熱塑成型，絕緣強度高、自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線或雙母線夾。絕緣支撐是套簡式模壓結構，成本低、強度高、解決了老產品爬電距離不夠

的缺陷。

結構特點

1、GGD型交流低壓配電成套開關設備的柜體采用通用柜的形式，框架用8MF冷彎型鋼局部焊接而成，框架零件及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模數的安裝孔，通用系數高?？梢允构S實現預生產。既縮短了生產制造周期，也提高了工作效率。

2、GGD柜設計時充分考慮到柜體運行的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱時，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

3、GD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方。

4、柜門用轉軸式活動鉸鏈與構架相連、安裝、拆卸方便。門的拆邊處均嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5、裝有電器元件的儀表門用多股軟銅線與框架相連。柜內的安裝件與框架間用滾花墊圈連接，整柜構成完整的接地保護系統。

6、柜體表面采用高壓靜電噴塑粉工藝處理。具有附著力強，質感好，整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

7、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

8、柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20~IP40之間選擇。

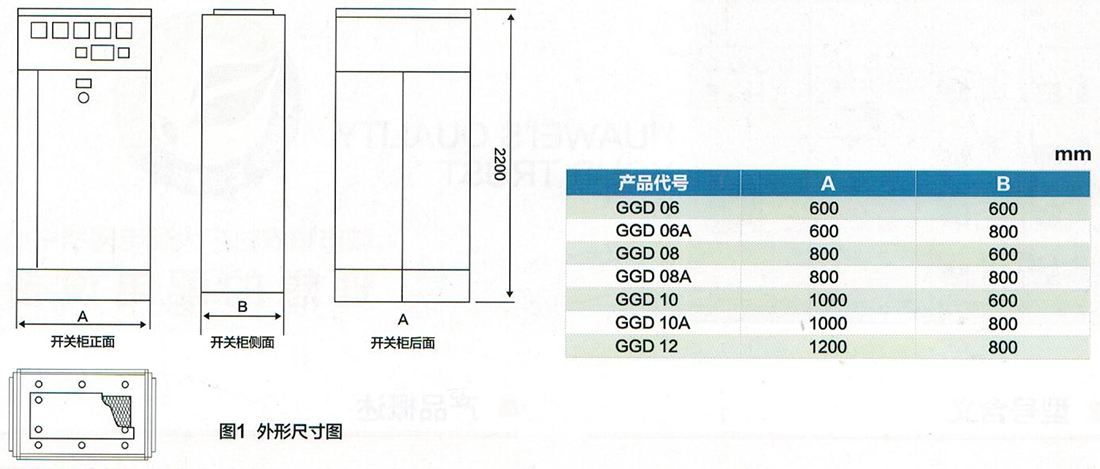

產品外形尺寸和安裝圖(見圖1.圖2)
