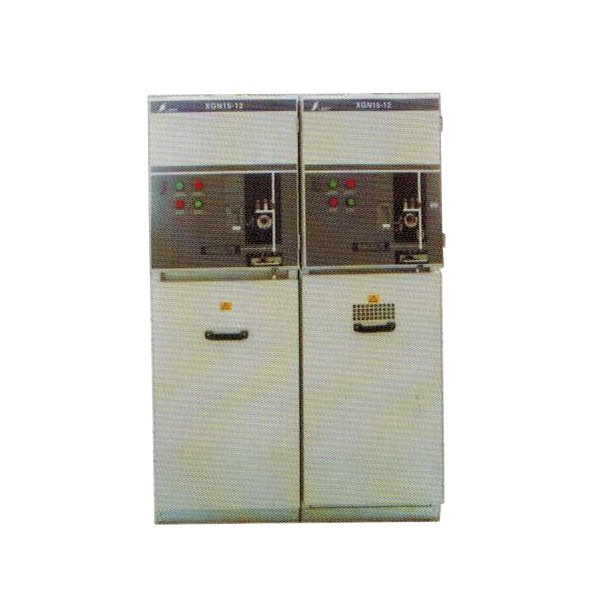

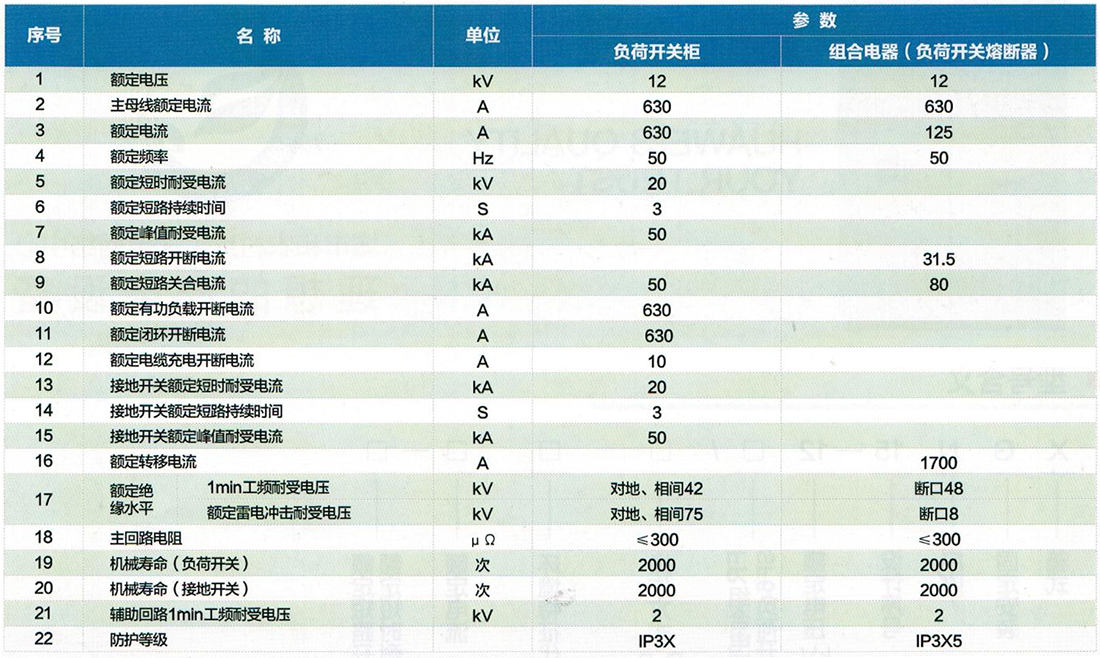

XGN15- 12 SF6環網開關設備

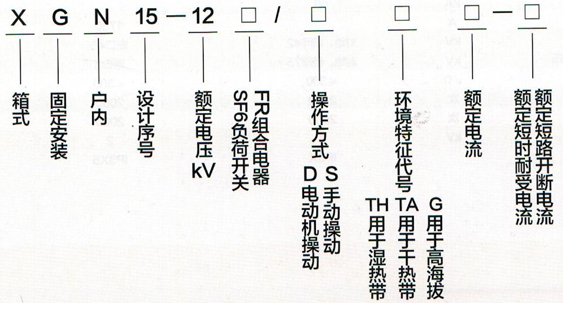

型號含義

產品概述

XGN15-12箱型固定式金屬封閉高壓開關設備( 以下簡稱環網柜)是以六氟化硫負荷開關及負荷開關一-熔斷器組合電器作為主開關面整框采用空氣絕緣，適用于配電自動化、既緊湊又可擴展的成套配電裝置?？蓮V泛應用于城市電網的建設和改造，適用于工礦企業、高層建筑、住宅小區、醫院、學校、公園等的配電系統，作為接受和分配電能之用，主要用于環網供電和終端供電，亦適于裝入便裝式變電站。

產品符合GB3804、GB3906、 GB16926、 GB/T11022、IEC420等標準。

正常使用環境條件

1、環境溫度:

zui高溫度: +40C;

zui低溫度: -15C;

日常均值:≤35°C;

2、環境濕度:

日平均相對濕度:≤95%;

月平均相對濕度:≤90%;

日平均蒸氣壓:≤2.2x10 -3Mpa

月平均蒸氣壓:≤1.8x10- -3Mpa

3、海拔高度:不超過1000m;

4、地震烈度不超過8度;

5、使用場所無滴水、無易燃和爆炸危險、無化學腐蝕性氣體以及無劇烈震動。

注:若有特殊要求，請用戶和我公司聯系

結構特點

環網柜采用金屬封閉箱式結構，主開關與柜體為固定安裝，整個環網柜可分成上下兩個部分，柜的上部包括母線室、開關室，與下部電纜室(出線柜含熔斷器)分隔開來以避免相互影響。因此，既提高了安全性，又便于安裝、檢修，還能在必要時整體更換上部單元。整體外形尺寸(寬x深x高)有375:960x1600(1800)mm和500x960x1600(1800)mm等。(圖1 )

1、電纜室

環網柜有寬裕的電纜室，主要用于電纜連接，使單芯或三芯電纜可以很方便地進行連接，同時寬裕的空間還可以容納熔斷器，避雷器、電流互感器、下接地開關等元件，柜門有觀察窗和安全聯鎖裝置。電纜蓋板可配密封蓋和帶支撐架的大小相宜的電纜夾。電纜蓋板可以拆下，方便電纜安裝。

2、開關室

開關室內可裝一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，內充六氟化硫(SF6)氣體。殼體上設有觀察孔，并可根據客戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度繼電器。

3、母線室

母線室布置在柜的上部，三相主母線水平布置，貫穿整排開關柜。

4、低壓室

帶聯鎖的低壓室同時起到控制盤的作用，低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖裝置，也可裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示器、鑰匙鎖和電動操動裝置，同時低壓室還可供裝設控制回路、計量?jī)x表和保護繼電器。

操作與聯鎖

1、操作

(1)手動操作:

用專用操作手柄在環網柜正面操作，在環網柜操作面板上有上下兩個操作孔，上面為接地開關操作孔，下面為負荷開關操作孔，操作時，手柄旋轉方向應與面板上的示圖-致。在組合電器方案中，開關所配的機構具備負荷開關分閘脫扣功能，當負荷開關合閘后，其分閘彈簧已處于儲能狀態，按動分閘按鈕或熔斷器熔斷時將斷觸發脫扣機構，使負荷開關分閘。

(2)電動操作:

當環網柜配用電動操作機構時，柜體操作面板上設有分閘、合閘兩個按鈕。接通操作電源后只需按下合閘按鈕，即能合上負荷開關并投入運行:按下分閘按鈕，負荷開關分閘。當環網柜因操作電源無法正常供電時，開關的動作可用手動操作方式來完成、操作方法如前所述，電動操作時嚴禁將操作手柄插入操作孔中，否則將無法實現電動操作(有相關的聯鎖存在)。接地開關只能手動操作，無電動操作方式。

2、聯鎖

(1)負荷開關合閘后，接地開關不能進行合閘操作，下門不能打開;

(2)負荷開關分閘后，接地開關才能進行合閘操作，接地開關合閘后，下門才能被開啟;

(3)接地開關合閘后，負荷開關不能進行合閘操作;

(4)接地開關分閘且柜門關閉后，負荷開關可以合閘;

(5)在組合電器柜中，當任一相熔斷器熔斷后，其撞擊器應使負荷開關可靠分閘，此時即不能對負荷開關進行合閘操作，也不能使其保護在合閘位置。
